การต่อแฟรชเชอร์รีเลย์ไฟเลี้ยว(ตัวทำให้ไฟกระพริบ)

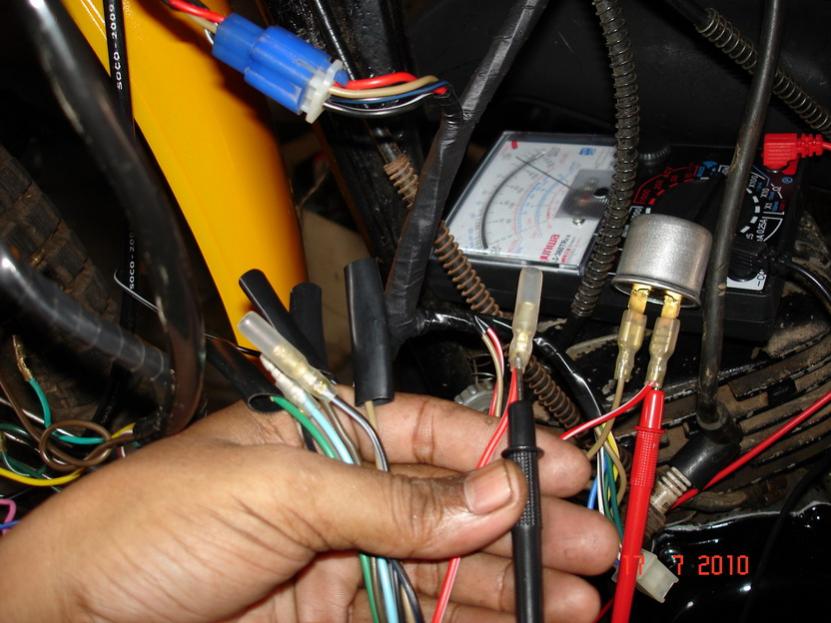

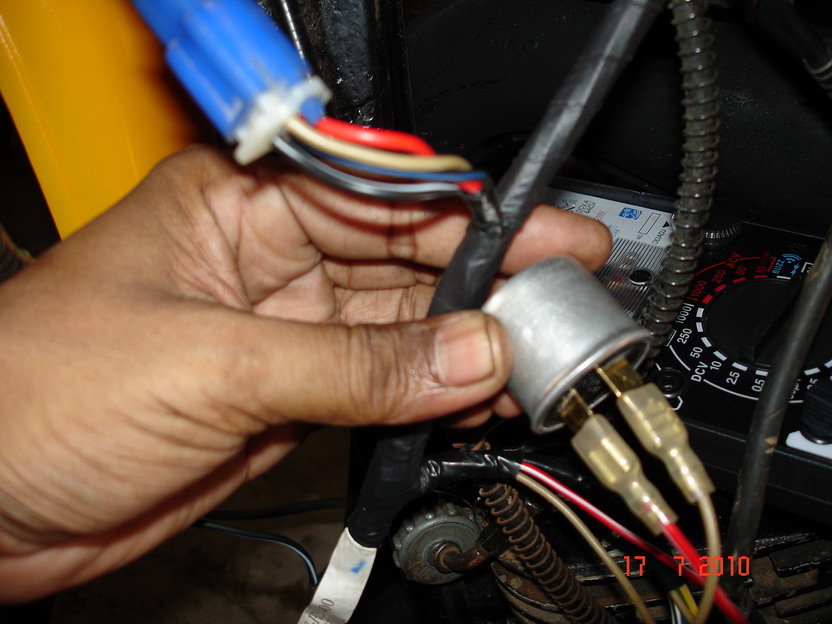

ปกติสายเข้ามี 2 สายทั่วไปจะเป็นสีน้ำตาลกับน้ำตล/ขาว......สีน้ำตาลเป็นเส้นที่มีไฟในขณะที่เปิดสวิทซ์ กุญแจมันจะมีไฟจะต่อเข้ากับขั้ว x ส่วนเส้นสีน้ำตาลขาวจะต่อไปยังสวิทซ์แฮนด์ไฟเลี้ยวแต ่ในที่นี้สายไฟชุดนี้ใช้สีแดง/ขาวแทนน้ำตาล/ขาว

สวัสดีครับอาจารย์

นอนดึกเหมือนกัน อย่าหักโหมครับ เดี๋ยวจะไม่สบาย

ด้วยความนับถือ

สวัสดีครับอาจารย์

นอนดึกเหมือนกัน อย่าหักโหมครับ เดี๋ยวจะไม่สบาย

ด้วยความนับถือ

ต้องมาอัพเช้าๆครับมันอัพเร็วหน่อยเพราะคนไม่ค่อยใช้ ...ถ้าเวลาอื่นอัพรูปไม่ค่อยขึ้น...ช้ามาก

การต่อสายไฟหน้าเครื่อง

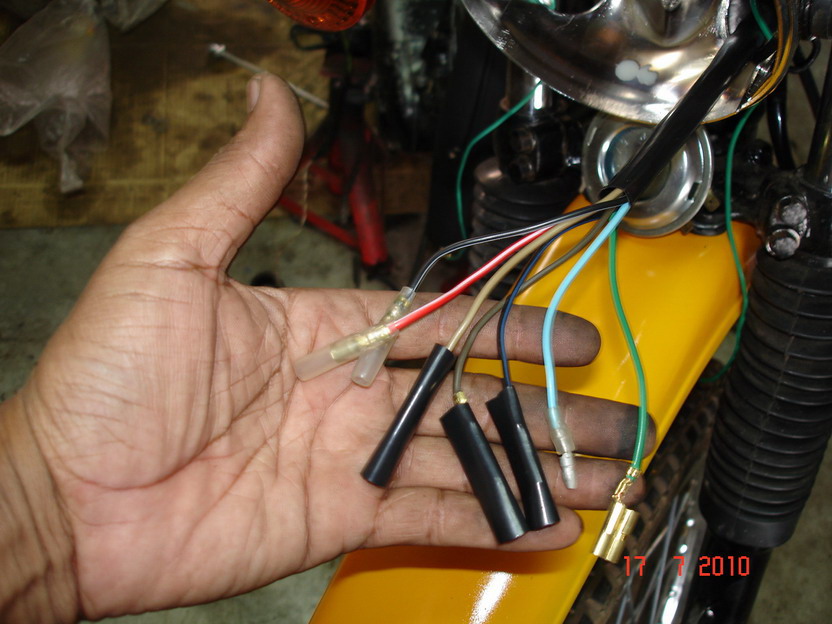

สายไฟเมนที่ต่อมาหน้าเครื่องจะเหลืออยู่ 7 เส้นนะครับ
1. สีดำ/ขาว ค่อเส้นสวิทซ์ดับเครืองที่ต่อมาจากแฮนด์ด้านขวามือ
2. สีแดง/ขาว ปกติจะสี น้ำตาล/ขาว ต่อมาจากรีเลย๋ไฟเลี้ยวเป็นเส้นที่ต่อไปใช้เป็นไฟป้อ นเข้าสวิทซ์ไฟเลี้ยว
3. สีน้ำตาลอ่อน ต่อไปไฟเลี้ยวหลัง
4. สีน้ำตาลเข้ม ต่อมาจากสวิทซ์กุญแจจะมีไฟทุกครั้งที่เปิดสวิทซ์เพรา ะต่อไฟมาจากแบคเคอรี่......ปลายสายสามารถต่อพ่วงสายร ่วมได้ 3 สาย
5. สีดำ เป็นเส้นดิน.....ปลายสายสามารถต่อพ่วงสายร่วมได้ 3 สาย
6. สีฟ้า ต่อมาจากสวิทซ์เกียร์ว่าง
7. สีเขียวอ่อน ต่อไปไฟเลี้ยวหลัง

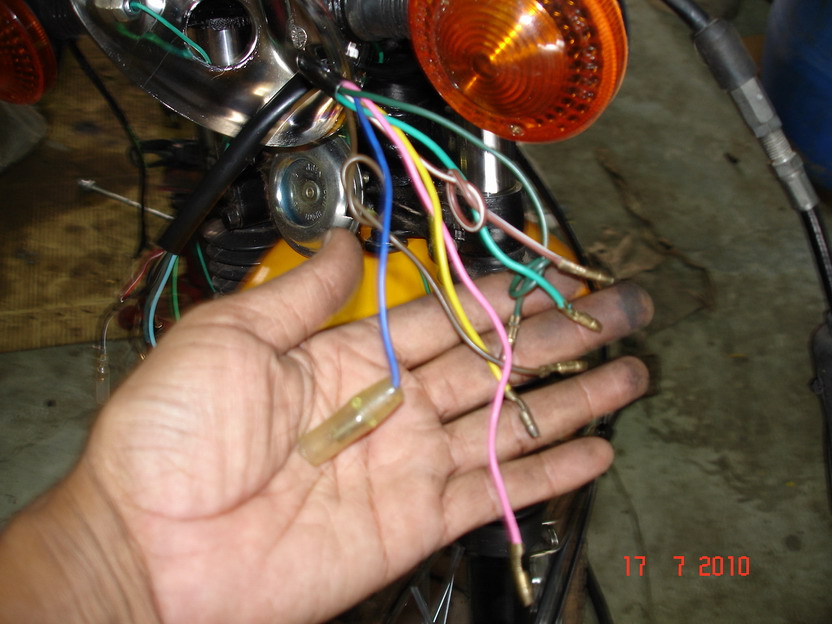

สายไฟที่ต่อมาจากสวิทซ์แฮนดฺด้านซ้ายมือ มีสายออกมาหน้าเครื่อง 7 เส้น

1. สีฟ้า ต่อเข้าหลอดไฟหน้า
2. สีน้ำตาลเข้ม ต่อเข้าไฟเลี้ยว(เลี้ยวซ้าย)
3. สีเหลื่อง ต่อเข้าไฟหน้า
4. สีชมพู ต่อเข้าแตร
5. สีน้ำตาล/ขาว ต่อเข้าสวิทซ์ไฟเล้ยวเป็นสายที่ต่อเข้ากับสายที่มาจา กรีเลย์ไฟเลี้ยว(แดง/ขาว หรือ น้ำตาล/ขาว เส้นเมนหลัก)
6. สีเขียวอ่อน ต่อร่วมไฟเลี้ยว(เดี๋ยวอธิบายย่อยอีกทีครับ)
7. สีเขียว/ขาว ต่อเข้าไฟเลี้ยว(เลี้ยวขวา)

ตอนนี้มาจัดการกับสายไฟที่มาด้านหน้าทั้ง 2 ชุดคือเส้นเมนหลักกับเส้นที่มาจากสวิทซ์แฮนด์ทั้งสอง ข้าง

การต่อแตร

หาสายไฟมาเส้นหนึ่งในที่นี้ผมใช้สีชมพูจะได้รู้ว่าเป ็นสายแตร......ปลายสายข้างหนึ่งให้เสียบเข้ากับเส้นส ีน้ำตาลที่ผมบอกว่าเส้นนี้จะมีไฟเมื่อเปิดสวิทซ์กุญแ จส่วนอีกปลายข้างหนึ่งให้เสียบที่แตร....ที่แตรจะมีท ี่เสียบ 2 ช่อง...อีกช่องหนึ่งให้เอาเส้นสีชมพูที่ออกจากสายสวิ ทซ์ที่แฮนด์เสียบเข้าไป....แค่นี้แตรก็จะใช้ได้แล้วค รับ
หลักการทำงานก็คือ...เมื่อเราเปิดสวิทซ์กุญแจไฟจะวิ่ งจากแบตเตอรี่เข้าเส้นสีน้ำตาลไหลผ่านเส้นที่ต่อเข้า แตร...ออกจากแตรไปรอที่สวิทซ์ปุ่มกดแตร...เมื่อเรากด แตรไฟจะวิ่งลงกราวด์ที่โครงเครื่องเพราะสวิทซ์ปุ่มกด มันจะต่อดินรอให้ครบวงจรแตรมันก็จะดังครับ

การต่อไฟเลี้ยวหน้า
ที่สายไฟซึ่งมาจากสวิทซ์แฮนด์นั้นจะให้ไฟเลี้ยวทำงาน มีสายไฟอยู่ 3 เส้น คือเส้นไฟป้อนเข้า 1 เส้น ต่อไปไฟเลี้ยว 2 เส้นคือไฟเลี้ยวซ้าย 1 เส้นและเลี้ยวขวา 1 เส้น
แกะสวิทซ์ออกดูแล้วพบว่า สีน้ำตาล/ขาวเป็นเส้นไฟป้อนเข้า.....สีน้ำตาลเข้มไฟเลี้ยวซ้าย ....และสีเขียวเข้มไฟเลี้ยวขวา

การต่อเข้าไฟเลี้ยว

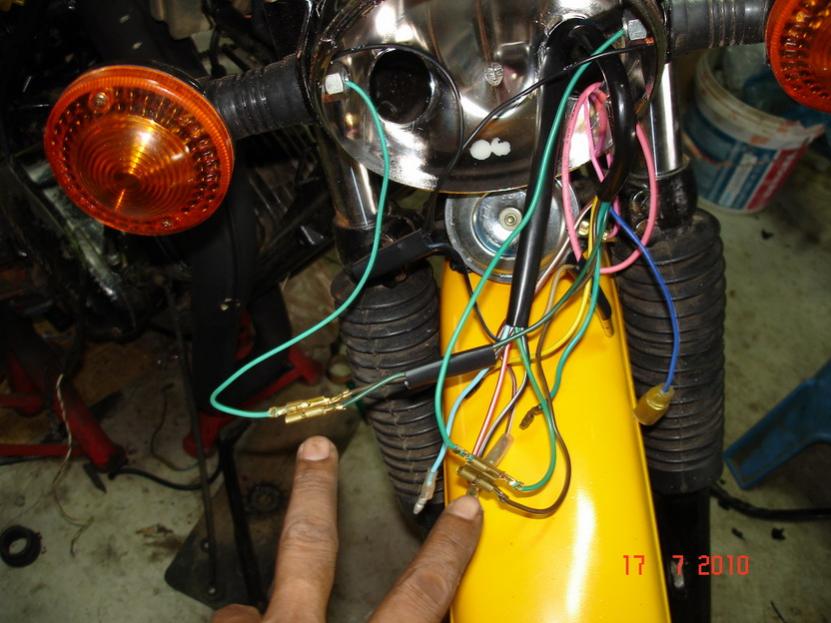

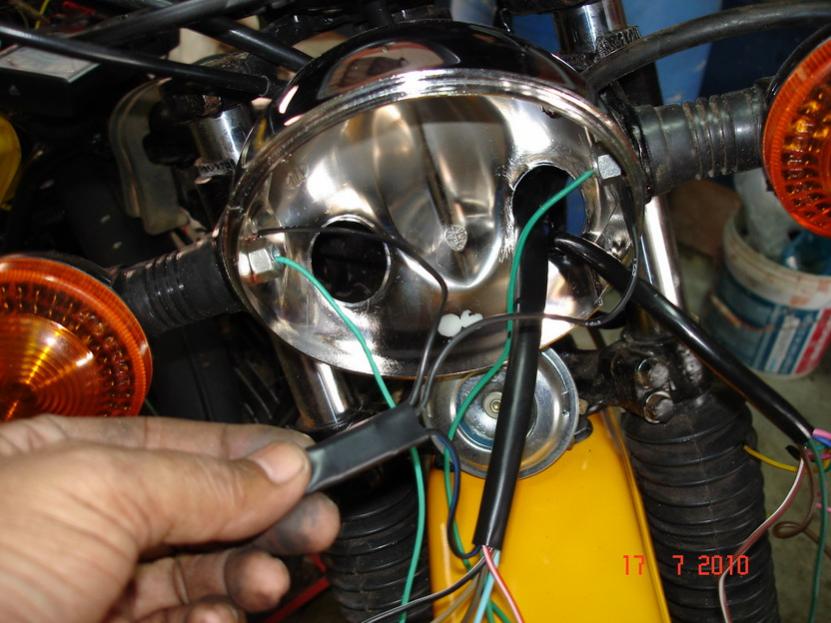

ขั้นแรกผมต่อสายดินเพิ่มจากรูปจะเห็นมีสายดินสีดำที่ ออกมาจากชุดไฟสายเมนซึ่งสายดินนี้สามารถต่อพ่วงได้อี ก 3 จุด....ผมทำสายพ่งดินประเภทเข้า 1 ออก 2 หมายถึงเสียบจุ๊บต่อเข้าไป 1 จุดสามารถต่อพ่วงออกไปใช้ 2 จุดซึ่งทั้ง 2 จุดนี้ผมจะไปยึดกับน็อตยึดแกนไฟเลี้ยวซ้ายและแกนไฟเล ี้ยวขวาเพราะโคมไฟเทียมมันจะเป็นพลาสติคไฟอาจลงกราวด ์ไม่ดี.........จากนั้นเอาเส้นแดง/ขาว(จริงๆแล้วส่วนใหญ่จะเป็นสีน้ำตาล/ขาว)ต่อเข้ากับชุดสายไฟที่มาจากสวิทซ์เส้นสีน้ำตาล/ขาว....สายไฟจากหลอดไฟเลี้ยวขวาต่อเข้าเส้นสีเขียวเข ้ม...สายไฟจากหลอดไฟเลี้ยวซ้ายต่อเข้าสายสีน้ำตาลเข้ ม........แค่นี้ไฟเลี้ยวหน้าก็ใช้การได้แล้วครับ.... .....แต่ในความเป็นจริงต้องต่อไปไฟเลี้ยวด้านหลังด้ว ย

หลักการทำงานเมื่อเปิดไฟเลี้ยวไม่ว่าจะซ้ายหรือขวาไฟ จะวิ่งเข้ารีเลย์ไฟเลี้ยวโดยเส้นสีน้ำตาลเข้าทางขั้ว x และออกทาง l สายออกปกติจะเป็นสีน้ำตาล/ขาว...แต่สายไฟชุดนี้ใช้สีแดง/ขาว....เสร็จแล้วมันก็ต้องไปต่อเส้นสีน้ำตาล/ขาวที่มาจากสวิทซ์ไฟเลี้ยวเหมือนกัน....เมื่อเราโยกส วิทซ์ให้เปิดไฟเลี่ยวซ้ายหรือขวาก็ตามไฟก็จะวิ่งออกไ ปหลอดไฟตามสีน้ำตาลเข้มหรือเขียวและไปลงกราวด์ที่โคร งเครื่องเป็นอันว่าครบวงจร





จากรูปนี้ต่อแต่ไฟเลี้ยวหน้าเพื่อให้เข้าใจง่ายนะครั บยังไม่ได้เอาไฟเลี้ยวท้ายมาพ่วง

การต่อพ่วงเข้าไฟเลี้ยวท้าย

ทบทวนนะครับมีสายไฟเส้นไหนใช้ไปแล้วบ้าง
1. เส้นขาวดำต่อดับเครื่องต่อเข้วกับสวิทซ์แฮนด์ด้านขวา
2. แดง/ขาว ต่อเข้าเส้นป้อนสวิทซ์ไฟเลี้ยว
3. น้ำตาลอ่อนเป็นเส้นมีไฟเมื่อเปิดกุญแจสวิทซ์
4. สีดำเป็นเส้นดินต่อกราวด์โครง
5. สีฟ้าต่อไฟเกียร์ว่าง

เหลือ สีน้ำตาลเข้ม กับสีเขียว สังเกตุทั้ง 2 เส้นตรงปลายแต่ละเส้นจะสามารถต่อพ่วงได้มากกว่า 1 เส้นเหมือนเส้นดิน
สีน้ำตาลต่อกับไฟเลี้ยวซ้าย....สีเขียวต่อกับไฟเลี้ย วขวา
ให้เอาสสายไฟท้ง 2 สีไปต่อพ่วงกับหลอดไฟเลี้ยวหน้าที่ต่อไว้ก่อนหน้านี้

ข้อความดั้งเดิมโดยคุณ supanunt

การต่อพ่วงเข้าไฟเลี้ยวท้าย

ทบทวนนะครับมีสายไฟเส้นไหนใช้ไปแล้วบ้าง
1. เส้นขาวดำต่อดับเครื่องต่อเข้วกับสวิทซ์แฮนด์ด้านขวา
2. แดง/ขาว ต่อเข้าเส้นป้อนสวิทซ์ไฟเลี้ยว
3. น้ำตาลอ่อนเป็นเส้นมีไฟเมื่อเปิดกุญแจสวิทซ์
4. สีดำเป็นเส้นดินต่อกราวด์โครง
5. สีฟ้าต่อไฟเกียร์ว่าง

เหลือ สีน้ำตาลเข้ม กับสีเขียว สังเกตุทั้ง 2 เส้นตรงปลายแต่ละเส้นจะสามารถต่อพ่วงได้มากกว่า 1 เส้นเหมือนเส้นดิน
สีน้ำตาลต่อกับไฟเลี้ยวซ้าย....สีเขียวต่อกับไฟเลี้ย วขวา
ให้เอาสสายไฟท้ง 2 สีไปต่อพ่วงกับหลอดไฟเลี้ยวหน้าที่ต่อไว้ก่อนหน้านี้

รูปนี้นะครับ

การต่อหลอดไฟเลี้ยวทีหน้าปัทม์

จากรูปจะเห็นว่ารูเสียบสายของชุดที่ต่อไฟเลี้ยวซ้ายเ หลือ 1 ช่องเสียบและช่องเสียบของชุดที่ต่อไฟเลี้ยวขวาเหลือ 1 =jช่องเหมือนกัน....ให้เอาสายหลอดไฟหน้าปัทม์อันไฟเล ี้ยวซึ่งมี 2 เส้นให้เอาสายไฟนั้นปลายข้างหนึ่งเสียบในชุดสายไฟเลี ้ยวซ้ายช่องที่เหลือ...และปลายสายอีกข้างหนึ่งเสียบใ นชุดสายไฟเลี้ยวขวาช่องที่เหลือ......การต่อแบบนี้เม ื่อเปิดไฟเลี้ยวไม่ว่าจะซ้ายหรือขวาหลอดที่หน้าปัทม์ ไมล์ก็จะกระพริบครับ

น้ำมันท่วมคาร์บูบ่อยมากเลยครับ มีวิธีเเก้ไขยังงัยบ้างอ่ะครับ

อาจารย์ ครับ ผมจะสั่ง หนังสือ พาร์ทอะไหล่ รุ่น 125mx 1 เล่มครับ
แต่หาหน้าที่บอกราคาไม่เจอ รวบกวนช่วยแจ้งอีกครั้งนะครับ

ส่งมาที่ นาย ชัยภัทร วงค์คำ
101ศรีดอนมูล ซ.2 ต.ชมภู อ.สารภี จ.เชียงใหม่ 50140

แล้วจะรีบโอนค่าหนังสือให้น่ะครับ ขอบคุณครับ

ข้อความดั้งเดิมโดยคุณ Grap hi sea

น้ำมันท่วมคาร์บูบ่อยมากเลยครับ มีวิธีเเก้ไขยังงัยบ้างอ่ะครับ

คงต้องถอดคาร์บูเรเตอร์มาล้างทำความสะอาดตรวจเช็คเข็ มลูกลอยปิดเปิดน้ำมันบ้างว่ามันปิดเปิดปกติไหมส่วนให ญ่ก็อยู่ตรงนี้เท่านั้นนะครับไอ้ตัวเข็มกับเบ้าถ้าปิ ดไม่สนิทน้ำมันๆก็ท่วมครับ
