ช่วยด้วย วงจรไฟฟ้า Lifan 200 ไครพอจะมีมั้งครับ

คือว่าผมซื้อเครื่อง Lifan200 มา แล้วมันไม่มีสายไฟทั้งคันมาให้ ผมก้อเลยเดินสายไฟไม่ได้ รถก้อเสร็จแล้วไครพอจะมีวิธีเดินไฟ ให้รถผมติด ได้มั้งครับ <ขอบคุณมากครับ>

ขอด้วยคน อิอิ

ข้อความดั้งเดิมโดยคุณ aminookok

คือว่าผมซื้อเครื่อง Lifan200 มา แล้วมันไม่มีสายไฟทั้งคันมาให้ ผมก้อเลยเดินสายไฟไม่ได้ รถก้อเสร็จแล้วไครพอจะมีวิธีเดินไฟ ให้รถผมติด ได้มั้งครับ <ขอบคุณมากครับ>

ต้องดูว่ากล่องไฟใช้ปลักแบบไหนถ่ายรูปลงมาหน่อย ไม่รู้ว่าเป็นปลักเดียวแบบดรีมหรือสองปลักแบบเวบ เพราะมีใช้ทั้งสองตัว

ข้อความดั้งเดิมโดยคุณ dang gl

ต้องดูว่ากล่องไฟใช้ปลักแบบไหนถ่ายรูปลงมาหน่อย ไม่รู้ว่าเป็นปลักเดียวแบบดรีมหรือสองปลักแบบเวบ เพราะมีใช้ทั้งสองตัว

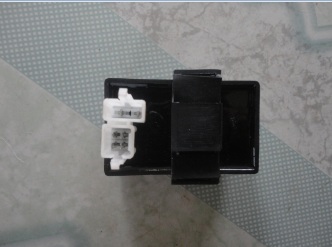

กล่อง

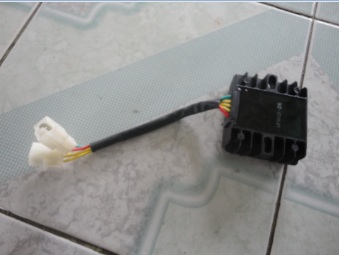

แผ่นชาร์จ

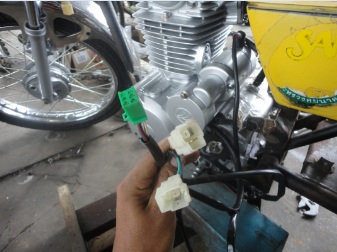

อันนี้สายที่เครื่อง

ข้อความดั้งเดิมโดยคุณ aminookok

อันนี้สายที่เครื่อง

ดูสายที่เครื่องก่อนนะครับ ปลักที่เป็นสีเขียวนั้นเป็นชุดไฟบอกเกียร์ เหลือปลักสีขาว 2 ตัวให้ดูที่สีสายไฟครับ สีเหลือง กับสีชมพูหรือสีขาวเป็นสายชาร์จ สีดำ/แดงเป็นสายไฟจุดระเบิด สายฟ้าเป็นสายไทม์มิ่ง

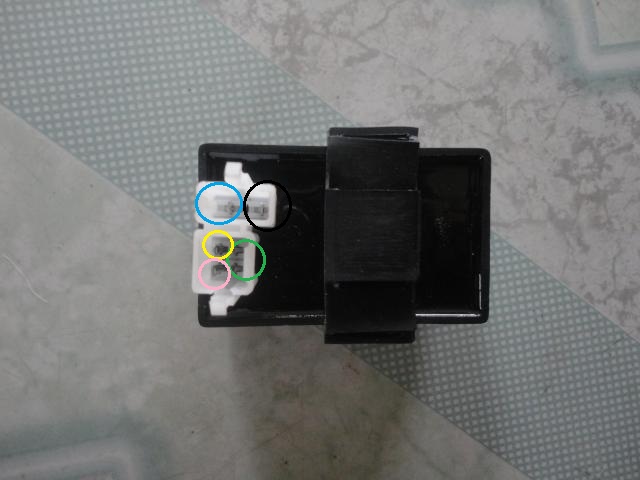

ก่อนอื่นต้องหาปลักที่จะมาเสียบกับกล่องเสียก่อน เมื่อได้แล้วที่นี้ก็เดินสายเอาสายดำ/แดงที่มาจากเครื่องเข้าที่วงกลมสีดำ วงกลมสีฟ้าเป็นสายที่ไปต่อสวิทช์กุญแจ(สีดำ/ขาว) ในวงกลมสีเขียวเป็นสายดิน(สีเขียว) สำหรับวงกลมสีเหลืองกับสีชมพู เส้นนึงไปคอล์ย (ดำเหลือง)อีกเส้นเป็นสีฟ้าที่มาจากเครื่อง สำหรับสองเส้นนี้ลองต่อแล้วสตาร์ทดูถ้าไฟไม่ออกให้สล ับสาย
ส่วนเรื่องสายสีเหลืองและสีชมพู(หรือสีขาว)จากเครื่อ งต่อไปที่ตัวชาร์จเลย
แล้วต่อสีแดงที่ตัวชาร์จต่อเข้าแบท สีเขียวเป็นสายดิน ผมดูไม่ถนัด(ในรูป)ไม่รู้ว่าที่ตัวชาร์จมีสายสีดำด้ว ยหรือไม่ถ้ามีก็เป็นสายไฟจากแบท(สีแดง)ผ่านสวิทช์กุญ แจออกสีดำ ไฟหน้าและไฟท้ายใช้ไฟแบท(สีดำ)เส้นเดียวกับที่ออกจาก สวิทช์กุญแจครับ จะเห็นได้ว่าสีสายไฟจะเหมือนกับฮอนด้าถ้าศึกษาหน่อยเ อาสายไฟดรีมสตาร์ทมือมาเดินจะง่ายกว่า ถ้าจะเขียนให้คงจะยาวเอางีมีของพร้อมเมื่อไหร่โหลมาค ุยได้จะเข้าใจดีกว่า

ขอบคุณมาก ๆ ครับ บ ที่ไห้ความรู้ผม ไม่งั้นรถผมคงวิ่งไม่ได้อีกนานๆๆๆๆๆๆ

ข้อความดั้งเดิมโดยคุณ dang gl

ดูสายที่เครื่องก่อนนะครับ ปลักที่เป็นสีเขียวนั้นเป็นชุดไฟบอกเกียร์ เหลือปลักสีขาว 2 ตัวให้ดูที่สีสายไฟครับ สีเหลือง กับสีชมพูหรือสีขาวเป็นสายชาร์จ สีดำ/แดงเป็นสายไฟจุดระเบิด สายฟ้าเป็นสายไทม์มิ่ง

ก่อนอื่นต้องหาปลักที่จะมาเสียบกับกล่องเสียก่อน เมื่อได้แล้วที่นี้ก็เดินสายเอาสายดำ/แดงที่มาจากเครื่องเข้าที่วงกลมสีดำ วงกลมสีฟ้าเป็นสายที่ไปต่อสวิทช์กุญแจ(สีดำ/ขาว) ในวงกลมสีเขียวเป็นสายดิน(สีเขียว) สำหรับวงกลมสีเหลืองกับสีชมพู เส้นนึงไปคอล์ย (ดำเหลือง)อีกเส้นเป็นสีฟ้าที่มาจากเครื่อง สำหรับสองเส้นนี้ลองต่อแล้วสตาร์ทดูถ้าไฟไม่ออกให้สล ับสาย

ส่วนเรื่องสายสีเหลืองและสีชมพู(หรือสีขาว)จากเครื่อ งต่อไปที่ตัวชาร์จเลย
แล้วต่อสีแดงที่ตัวชาร์จต่อเข้าแบท สีเขียวเป็นสายดิน ผมดูไม่ถนัด(ในรูป)ไม่รู้ว่าที่ตัวชาร์จมีสายสีดำด้ว ยหรือไม่ถ้ามีก็เป็นสายไฟจากแบท(สีแดง)ผ่านสวิทช์กุญ แจออกสีดำ ไฟหน้าและไฟท้ายใช้ไฟแบท(สีดำ)เส้นเดียวกับที่ออกจาก สวิทช์กุญแจครับ จะเห็นได้ว่าสีสายไฟจะเหมือนกับฮอนด้าถ้าศึกษาหน่อยเ อาสายไฟดรีมสตาร์ทมือมาเดินจะง่ายกว่า ถ้าจะเขียนให้คงจะยาวเอางีมีของพร้อมเมื่อไหร่โหลมาค ุยได้จะเข้าใจดีกว่า

ของผมมีแล้วครับ รบกวนอาจารย์ ทิ้งเบอร์ไว้ไห้ผมหน่อยจะได้โทรไป ขอคำปรึกษาหน่อยครับ

ข้อความดั้งเดิมโดยคุณ aminookok

ของผมมีแล้วครับ รบกวนอาจารย์ ทิ้งเบอร์ไว้ไห้ผมหน่อยจะได้โทรไป ขอคำปรึกษาหน่อยครับ

0812946696

ข้อความดั้งเดิมโดยคุณ dang gl

0812946696

วาดเป็นวงจรได้ไหมครับผมไม่เข้าใจเลย ผมก็มีปัญหาเหมือนกันครับ

ข้อความดั้งเดิมโดยคุณ surasuk

วาดเป็นวงจรได้ไหมครับผมไม่เข้าใจเลย ผมก็มีปัญหาเหมือนกันครับ

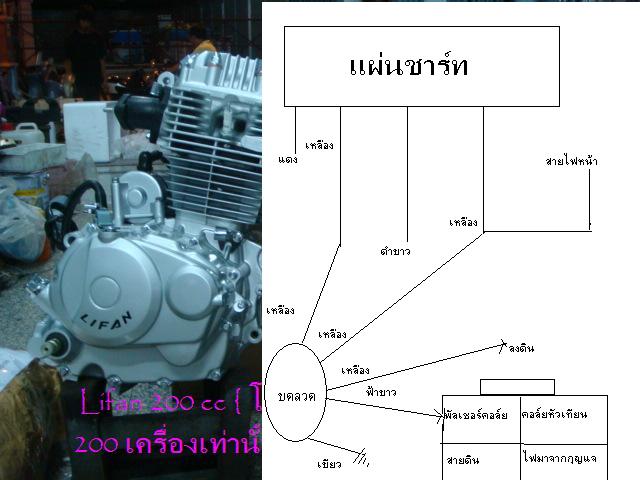

พอดีไปเจอในบอร์ดของ เบิร์ด พิดโลก มาครับเลยเอามาแบ่งปัน

ตอนนี้ผมอยากได้สายไฟของมันเลยอ่ะครับ มีหรือเปล่า???

ข้อความดั้งเดิมโดยคุณ pomsunk

ตอนนี้ผมอยากได้สายไฟของมันเลยอ่ะครับ มีหรือเปล่า???

ยังไงลองสอบถามไปยัง พี่ป้อ ได้ครับ แกขายเครื่อง และ อะไหล่ อยู่

083-2135588

สายที่มาจาดเครื่องไม่มีสายดำ/แดง ครับ มีแต่น้ำเงิน 1 เส้น เขียว 1 เส้น ใน 1 ปลั๊ก อีกปลั๊ก เป็นสีเหลือ 3 เส้น ข้อมมูลที่ให้มาจะต่องัยครับเนี่ย .. ปล้๊กเขียว ไม่นับ

ข้อความดั้งเดิมโดยคุณ dang gl

ดูสายที่เครื่องก่อนนะครับ ปลักที่เป็นสีเขียวนั้นเป็นชุดไฟบอกเกียร์ เหลือปลักสีขาว 2 ตัวให้ดูที่สีสายไฟครับ สีเหลือง กับสีชมพูหรือสีขาวเป็นสายชาร์จ สีดำ/แดงเป็นสายไฟจุดระเบิด สายฟ้าเป็นสายไทม์มิ่ง

ก่อนอื่นต้องหาปลักที่จะมาเสียบกับกล่องเสียก่อน เมื่อได้แล้วที่นี้ก็เดินสายเอาสายดำ/แดงที่มาจากเครื่องเข้าที่วงกลมสีดำ วงกลมสีฟ้าเป็นสายที่ไปต่อสวิทช์กุญแจ(สีดำ/ขาว) ในวงกลมสีเขียวเป็นสายดิน(สีเขียว) สำหรับวงกลมสีเหลืองกับสีชมพู เส้นนึงไปคอล์ย (ดำเหลือง)อีกเส้นเป็นสีฟ้าที่มาจากเครื่อง สำหรับสองเส้นนี้ลองต่อแล้วสตาร์ทดูถ้าไฟไม่ออกให้สล ับสาย
ส่วนเรื่องสายสีเหลืองและสีชมพู(หรือสีขาว)จากเครื่อ งต่อไปที่ตัวชาร์จเลย
แล้วต่อสีแดงที่ตัวชาร์จต่อเข้าแบท สีเขียวเป็นสายดิน ผมดูไม่ถนัด(ในรูป)ไม่รู้ว่าที่ตัวชาร์จมีสายสีดำด้ว ยหรือไม่ถ้ามีก็เป็นสายไฟจากแบท(สีแดง)ผ่านสวิทช์กุญ แจออกสีดำ ไฟหน้าและไฟท้ายใช้ไฟแบท(สีดำ)เส้นเดียวกับที่ออกจาก สวิทช์กุญแจครับ จะเห็นได้ว่าสีสายไฟจะเหมือนกับฮอนด้าถ้าศึกษาหน่อยเ อาสายไฟดรีมสตาร์ทมือมาเดินจะง่ายกว่า ถ้าจะเขียนให้คงจะยาวเอางีมีของพร้อมเมื่อไหร่โหลมาค ุยได้จะเข้าใจดีกว่า

ถ้าสายไฟตรงรุ่นมันไม่ต้องแปลงอะไรนี่ครับ เหลือง 3 เส้น เสียบเข้ากับแผ่นชาร์ตเลยไม่ต้องดัดแปลงอะไร ส่วนที่ออกจากแผ่นชาร์ต แดง เขียว ต้องดัดแปลงหน่อย แดงเข้าแบต+ เขียวเข้าแบต -
ส่วนอีกชุดจะเป็นสายไฟสีฟ้ากับเขียวไม่ใช่เหรอ
