พี่ๆพอจะมีรูปวงจรไฟ ของ cuttom บ้างไหม

[GOLF 664]

em89 พี่ๆพอจะมีรูป วงจรของ cuttom บ้างไหมช่วยหน่อยนะรถกำลังมีปัญหาระบบไฟแย่เยอะเลยตอ นนี้ช่วยลงให้ดูหน่อยนะพี่ๆ

[bigdax]

มีเป็นของ c70 สตาร์ทมือลองเอาไปดัดแปลงเอานะครับ คงไม่แตกต่าง

[bigdax]

ไม่ขึ้น เอาใหม่

[bigdax]

อีก

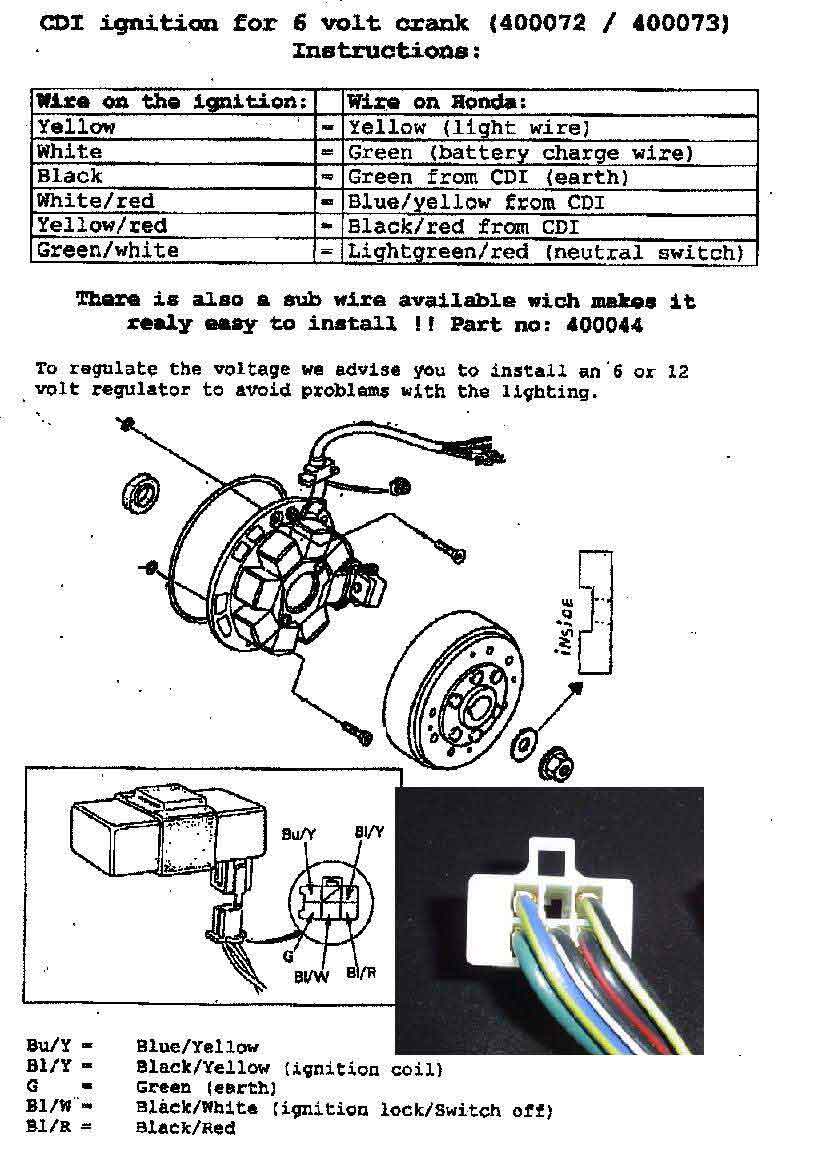

อันล่าง เอาไว้แปลงแบบดิบๆ ดูตารางแล้วเทียบสีก่อนแล้วเดินไฟตามนั้น ระวังอย่าให้ผิดเส้นกล่องอาจช๊อตได้ จะให้ชัวร์ไล่ตามผังด้านบน ใจเย็นๆถ้าไม่แม่นลองฟรินท์ออกมาแล้วใช้สีเมจิ(หลายๆ สีตามระบุ) ขีดไล่ตามเส้นก่อนลงของจริง จะได้รู้ว่าสายไหนต่อกับอะไร อ้อก่อนเดินไฟลองสตาร์ทแล้วเขี่ยสายสีเหลือง กับ สายสีเขียว(ไม่ใช่เขี่ยกันเองนะให้เขี่ยที่น๊อตหรือว ่าแคร้ง ) ว่ามีไฟสปาร์ก เปรี๊ยๆหรือเปล่า (ต้องต่อสายดินลงตัวถังก่อน) ส่วนกล่องเช็คแบบบ้านๆ ง่ายๆ ก้อลองย้ายไปลงคันที่เครื่องยังสตาร์ทติดได้อยู่ ( รถที่ไม่เสีย ) ถ้าไม่ติดแสดงว่ากล่องเจ๊ง ต้องเปลี่ยน ถ้าติดก้อไล่ต่อตัวอื่น คอล์ยใต้ถัง หัวเทียน ผิดถูกรอท่านอื่นมาต่อนะครับ ส่วนตัวผมก้ออาศัยศึกษาแถวนี้แหละ ไม่ได้แตกฉานอะไรเท่าไหร่ ( มั่วเอาซะมากกว่า )แต่ก้อสนุกดี เพลินๆฆ่าเวลา ขอให้มีความสุขกับการซ่อมนะครับ
